Horizontal Directional Drilling

Share This :

Apa Arti Horizontal Directional Drilling?

Horizontal Directional Drilling (atau HDD) adalah metode konstruksi yang digunakan untuk memasang pipa dibawah tanah tanpa parit dan tanpa menggangu permukaan tanah yang ada diatasnya. Pengeboran (boring) dilakukan dari satu ujung jalur lubang (awal) yang dirancang dan diambil di ujung lainnya (akhir). Semua proses pekerjaan pengeboran berlangsung di bawah tanah, sehingga tidak terlihat kecuali ujung awal dan ujung akhir pengeboran saja yang terlihat.

HDD menjadi alternatif pilihan untuk pekerjaan pemasangan pipa konvensional yang membutuhkan pembukaan permukaan tanah hingga kedalaman pemasangan pipa untuk seluruh rute pipa.

Pengeboran berarah horizontal sangat ideal untuk digunakan di mana penggalian perlu dihindari seperti di bawah rel kereta api, tanggul, jalan raya, bahkan di bawah danau dan sungai. Dengan teknologi kemudi HDD yang canggih, sekarang dimungkinkan untuk memasang pipa di bawah jalan-jalan kota yang sibuk tanpa mengganggu arus lalu lintas diatasnya dan mempengaruhi lalu lintas kendaraan diatasnya.



Penggunaan Metode Horizontal Directional Drilling

Metode HDD banyak digunakan dan cocok untuk pemasangan pipa air bersih, pipa air limbah, pipa minyak /gas serta pekerjaan lainnya misalkan untuk kabel listrik, fiber optic / serat optic yang akan dipasang menyeberangi (crossing) jalan raya, sungai, danau atau bangunan gedung, dimana konstruksi konvensional (parit terbuka) tidak layak atau akan menyebabkan gangguan yang merugikan terhadap lingkungan tersebut. Jasa yang kami tawarkan ini banyak diperlukan oleh perusahaan BUMN dan swasta seperti :

  • Perusahaan Listrik Negara (PLN)
  • Perusahaan Gas Negara
  • Pertamina
  • Telkom / Telkomsel, XL, Indosat, dll
  • PAM / PDAM
  • Pabrik Pengolahan Limbah, dan masih banyak lagi.

Kebijakan yang digunakan pada metode ini :

Keputusan Menteri Pertambangan & Energi Republik Indonesia No 300.K/38/M.pe/1997 pasal 13 tentang Keselamatan Kerja Pipa Penyalur Minyak dan Gas Bumi, yaitu :

  • Pipa Penyalur yang digelar melintasi sungai atau saluran irigasi wajib ditanam dengan kedalaman sekurang-kurangnya 2 (dua) meter di bawah dasar normalisasi sungai atau saluran irigasi,
  • Pipa penyalur yang digelar melintasi daerah rawa serta dilengkapi dengan system pemberat sedemikian sehingga pipa tidak akan tergeser maupun berpindah, atau disangga dengan pipa pancang.



Aplikasi Horizontal Directional Drilling

Jenis Pipa Produk metode Horizontal Directional Drilling (HDD):

  • Pre-cast concrete, dan
  • Ductile iron

Tipikal Aplikasi pada metode (HDD) berbeda beda bergantung pada ukuran diameter pipa produk, kedalaman dan panjang pengeboran. Berikut kami buatkan tipikal aplikasi berdasarkan diameter pipa, kedalaman pengeboran, panjang jalur pengeboran, dll.

Deskripsi Sistem Ø Pipa Produk (mm) Kedalaman Pengeboran (m) Panjang Jalur Pengeboran (m) Tipikal Aplikasi
Maxi HDD 600 – 1200  61 1.818 River, Highway Crossing
Midi HDD 300 – 600 23 274 Under rivers, Roadway
Mini HDD 50 – 300 4.5 182 Telecom & power cables, Gas Lines



Perbandingan HDD Micro Tunnel Direct Pipe



Metrics HDD Micro Tunnel Direct Pipe
Panjang 3000 m 1800 m 1800 m
Diameter 1219 mm 600 – 3000 mm 800 – 1600 mm
Tahapan Multiple Single Single
Borehole Unsupported Supported Supported
Geologi Tanah cohesive,Batuan dasar stabil,Avoid granular Beragam,Batuan dasar,Sufficient bearing Beragam,Batuan dasar,Sufficient bearing
Launch Surface Shaft Surface / Shaft
Aplikasi
  1. Berbagai jalur pipa
  2. Pipa baja / plastic
  3. Berjarak jauh
  4. Off grade
  1. Jalur pipa tersegmentasi
  2. Berdiameter besar
  3. On/off grade
  1. Pipa produk pabrik
  2. Berdiameter besar
  3. On/off grade



Tiga Macam Crossing Pada Metode Horizontal Directional Drilling

Metode pengeboran ini bisa dan banyak digunakan untuk melewati beberapa kondisi alam seperti :

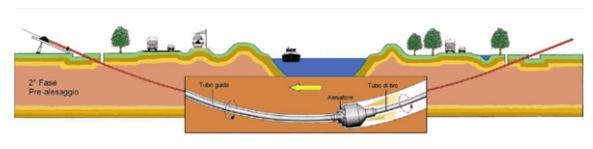

1.Crossing Sungai (melewati sungai)

crossing-sungai

Horizontal Directional Drilling (HDD) yang digunakan untuk melewati sungai yang ada diatasnya

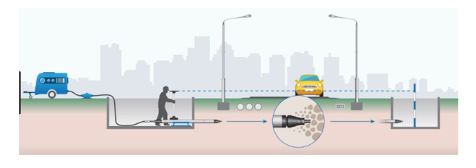

2. Crossing Jalan Raya (melewati jalan raya)

crossing-jalan-raya

Horizontal Directional Drilling (HDD) yang digunakan untuk melewati jalan raya yang ada diatasnya

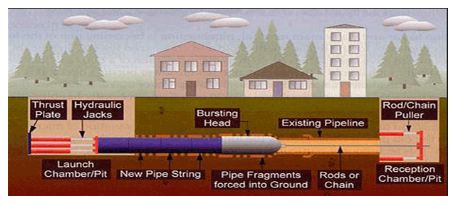

3.Crossing Bangunan dan Gedung (melewati bangunan dan gedung)

crossing-bangunan-dan-gedung

Horizontal Directional Drilling (HDD) yang digunakan untuk melewati bangunan dan gedung yang ada diatasnya



Penempatan Peralatan Dan Sarana Penunjang HDD

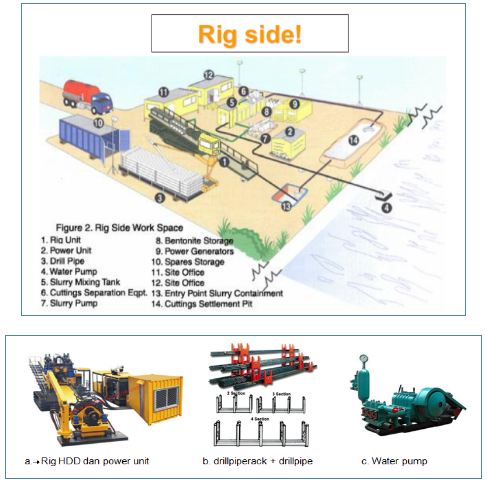

Sisi RIG (Sisi Masuk Bor)

sisi-rig-side

Gambar. Rig Side Work Space

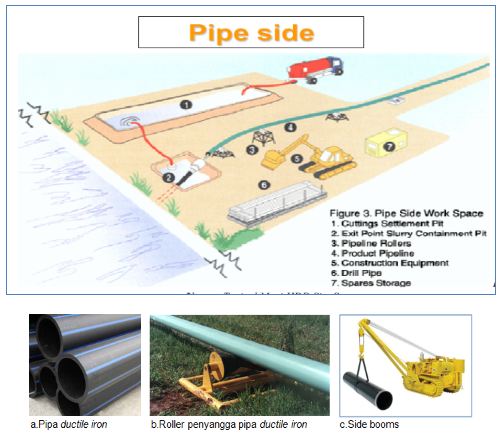

Sisi Pipa (Sisi Keluar Bor)

pipe-side

Gambar. Pipe Side Work Space



Konsep Pemasangan Pipa HDD

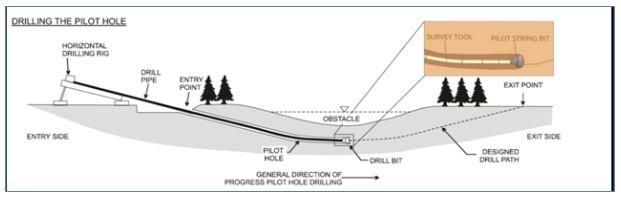

1. Drilling the Pilot Hole:

  • Rig HDD dipasang sisi masuk lubang bor.
  • Pengeboran dilakukan di sepanjang jalur lubang target (pilot hole) .
  • Pelacakan jalur dimonitor koordinatnya hingga mencapai titik lubang keluar bor.
drilling-the-pilot-hole

Gambar Drilling The Pilot Hole

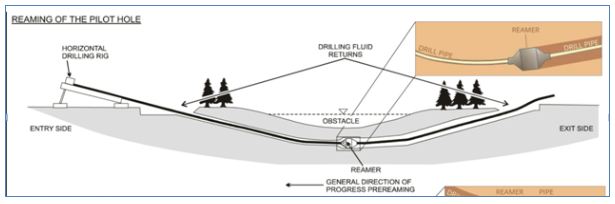

2. Reaming of the Pilot Hole :

  • Diameter pilot hole bisa diperbesar dengan reamer bila diameter mata bor (drilling bit) belum mencukupi.
  • Reamer dipasang pada sisi keluar lubang bor setelah mata bor menembus permukaan tanah.
  • Reamer terpasang ditarik mundur di sepanjang jalur pilot hole yang telah terbentuk ke arah sisi masuk lubang bor.
reaming-the-pilot-hole

Gbr. Reaming Of The Pilot Hole

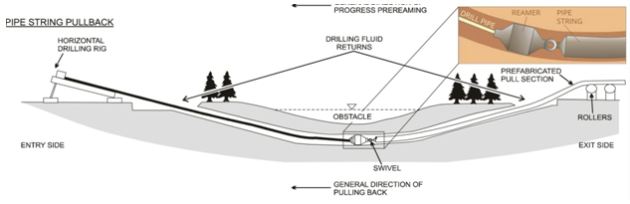

3. Pipe String Pullback

  • Dengan menggunakan roller, menarik kembali rangkaian pipa pre-fabricated–reamer yang tersambung dengan swivelkearahsisi masuk lubang bor.
pipe-string-pullback

Gbr. Pipe String Pullback



Pemasangan Pipa Microtunneling

Microtunneling membutuhkan poros pendongrak/pendorong (Jacking Shaft) dan poros penerima (Reception Shaft) pada ujung-ujung setiap drive. Proses microtunneling adalah proses operasi pengeboran menggunakan perputaran mata bor menembus formasi batuan bumi (cyclic pipe jacking).

Mesinbor (Microtunelling Mechine Boring, MTMB) didorong menembus formasi batuan secara horizontal dengan hydraulic jack yang terpasang pada poros pendorong (jacking shaft). Hydraulic jack kemudian ditarik untuk melepas Slurry Lines dan Control Cable. Satu persatu pipa pabrik diturunkanmelalui crane ke Jacking Pit (Lubang Jacking) yang disisipkan di antara Frame Jacking dan Mesin Bor (MTMB). Proses ini diulang sampai MTBM mencapai Reception Shaft.



Kelebihan Metode HDD / Microtunneling Dibandingkan Metode Konvensional

  • Tidak ada galian terbuka, pipa dipasang tanpa publik mengetahuinya
  • Kota-kota dan bentang alam tidak terpengaruh oleh pekerjaan konstruksi
  • Penurunan level airyang mempengaruhi vegetasi dapat dicegah
  • Jumlah tanah yang digali dan dibuang lebih sedikit.
  • Tidak dibutuhkan gudang penyimpanan khusus untuk material dan alatberat
  • Lalu lintas jalan tidak terganggu
  • Pipa dapat dipasang pada keadaan cuaca apapun
  • Pemukiman dan alam terlindungdari polusi suara, debu/kotoran, dan getaran
  • Secara substantial hanya sedikit kerusakan yang terjadi dibandingkan dengan metode konvensional (open-cut)
  • Emisi karbon sangat rendah selama konstruksi dan kemacetan lalu lintas dapat dicegah.

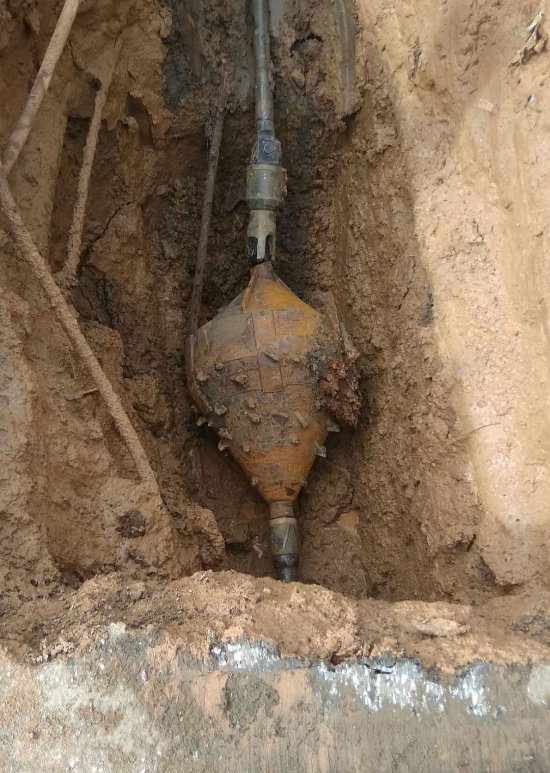

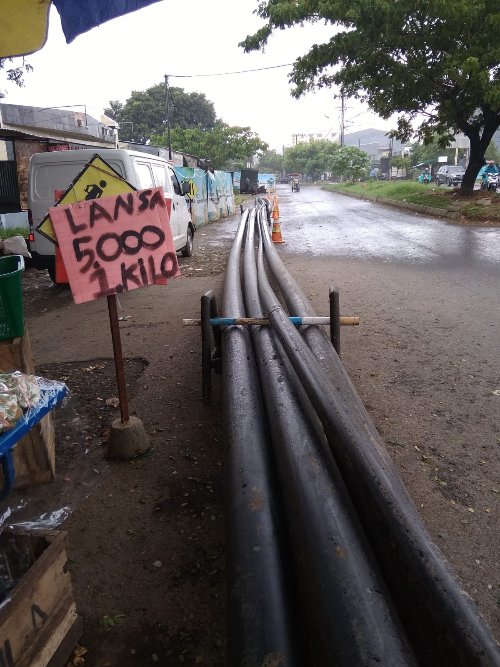

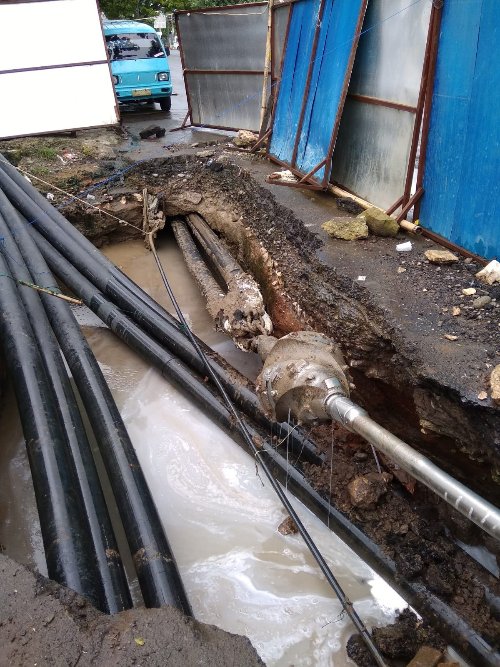

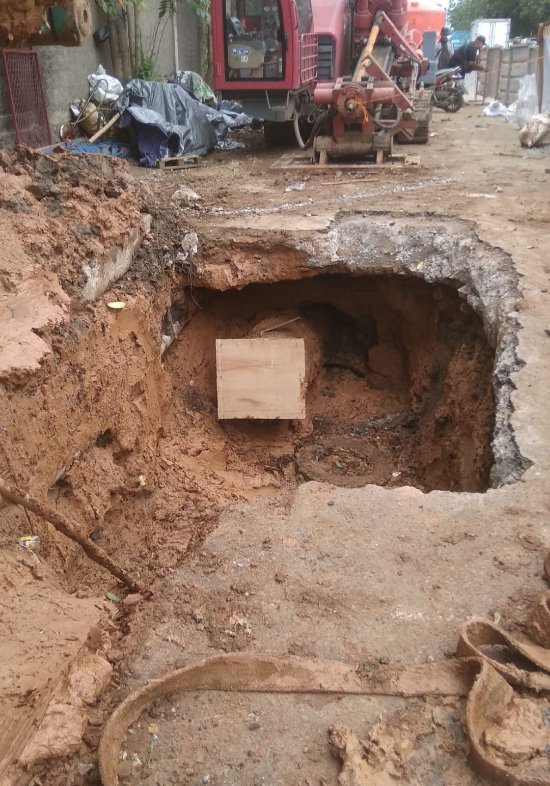

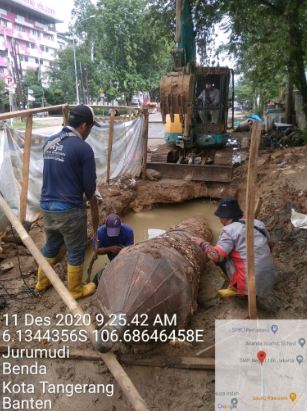

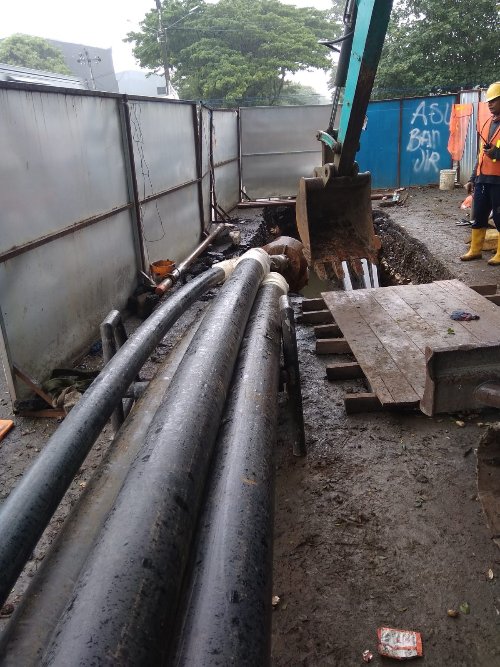

Gallery Pekerjaan









Butuh jasa pengerjaan boring Horizontal Directional Drilling untuk kebutuhan konstruksi Anda di wilayah Jakarta, Bogor, Depok, Tangerang, Bekasi, Cilegon, Kerawang dan di seluruh wilayah Indonesia? Hubungi tim kami dengan nomer telepon dibawah ini.
